Замена устаревших автоматических выключателей Советского и Российского производства на современные аналоги.

 15 октября 2023

Официальная торговая марка РЕТРОФИТ НВА ЭНЕРГИЯ ПОД ЗАЩИТОЙ с идентификационным номером 895169 зарегистрирована 3 октября 2022 г.

Разработка и производство широкого вида современных видов адаптации для замены устаревших , а так же снятых с производства промышленных автоматических выключателей серий Электрон Э06В, Э16В,Э25В ,Э40В, АВ2М, А3716,А3726, А3144 на современные аналоги. Данный метод позволяет повысить безопасность энергоустановки комплектной трансформаторной подстанции КТП производимых в период с1960-2014г с заменой отдельных узлов полностью адаптированных по посадочным размерам установочной раме , силовых шин и цепям вторичных соединений (цепям управления)

Селективность автоматических выключателей - это способность электрических выключателей отключать только тот электрический контур, в котором произошел перегруз или короткое замыкание, не затрагивая другие контуры. Это важный аспект безопасности и надежности электрических сетей, который позволяет быстро и безопасно обнаруживать и устранять проблемы, минимизируя время простоя и повреждения оборудования.

Для понимания селективности автоматических выключателей необходимо знать, что электрические сети состоят из множества электрических цепей, которые могут быть соединены между собой. Каждая цепь состоит из электрических проводов, электрических аппаратов и оборудования, которые работают вместе, чтобы обеспечить электрическую мощность для различных устройств и систем.

В случае перегрузки или короткого замыкания в одной из цепей, автоматические выключатели должны сработать, чтобы защитить сеть от повреждений и обеспечить безопасность работы. Однако, если автоматические выключатели во всех цепях срабатывают одновременно, это может привести к полному отключению электрической сети и серьезным последствиям.

Для предотвращения такой ситуации используется система координации времени, которая определяет время задержки выключения каждого автоматического выключателя в цепи. Это позволяет избежать срабатывания всех автоматических выключателей в цепи при возникновении перегрузки или короткого замыкания, а только тех, которые находятся ближе к месту возникновения проблемы.

Система координации времени работает следующим образом: при возникновении перегрузки или короткого замыкания в цепи, автоматический выключатель, который находится ближе к месту возникновения проблемы, срабатывает первым, а остальные выключатели в цепи имеют задержку выключения. Это позволяет изолировать проблему только в той цепи, где она возникла, не затрагивая другие цепи.

Селективность автоматических выключателей особенно важна в крупных промышленных объектах и энергетических системах, где используются множество электрических цепей. В этих объектах срабатывание автоматических выключателей в одной цепи может привести к отключению других цепей, что может привести к серьезным последствиям.

Для обеспечения селективности автоматических выключателей необходимо правильно выбирать и устанавливать их в электрических сетях. Кроме того, система координации времени должна быть настроена на каждую конкретную электрическую сеть в соответствии с ее характеристиками. Это позволит обеспечить максимальную надежность и безопасность работы электрических сетей.

В заключение можно сказать, что селективность автоматических выключателей является важным аспектом безопасности и надежности электрических сетей. Она позволяет быстро и безопасно обнаруживать и устранять проблемы, минимизируя время простоя и повреждения оборудования, что в свою очередь позволяет обеспечить непрерывность работы электрических сетей и безопасность их эксплуатации.

Каразеева Анастасия.

 3 апреля 2023

  Старожилы ульяновского завода по производству промышленных автоматических выключателей рассказали мне каким образом появились эти технологии. Изначально они достались Советскому союзу по репарации после второй мировой войны и были вывезены из германии в 40х годах прошлого века в Харьков. Там они развивались и в 70х годах частично были переданы в Ульяновск в виде выключателей серии А3790 и Дивногорск виде выключателей серии А3710 и А3720. Сама серия А37 имеет много конфигураций по габаритам , типам исполнения и широкий диапазон  номинальных токов.

    Автоматические выключатели серии А3790 были не дорогими в производстве и очень надежными, массово производились на просторах Советского союза в Ульяновске и Харькове.  Выпускались автоматы на токи от 250А до 630А и инженеры решили его усовершенствовать добавив отходящие медные шины толщиной 20мм, что позволило эффективно отводить тепло от дугогасительного контакта специальной формы в виде лодочки, который в свою очередь является и силовым и  увеличить номинальный ток до 1000а. Назвали эту серию ВА50 , что переводится как "Выключатель Автоматический". Выключателям до 1000а дали аббревиатуру ВА50-41,а  соединив в одном корпусе 2 таких выключателя получили номинал до 2000А и получилась серия ва50-43. Сняв крышку выключателя мы увидим всем знакомые дугогасительные камеры, механизм включения, дополительные контакты и независимый расцепитель как у выключателей А3790. Вся серия имеет  4 конфигурации исполнения:  стационарное ручное, стационарное с электромагнитным приводом, выдвижное ручное и выдвижное с электромагнитным приводом.

 Производятся такие включатели разных типов:

       ВА52-41 номинальным током 630А и 1000А неселективный , ограничивает только ток короткого замыкания, имеет уставки 2500А, 3200А, 4000А,5000А,6300А,7000А и номинальную предельную наибольшую отключающую способность Icu, кА, при напряжении 380 В  55 кА , а при 660 В 33,5 кА.

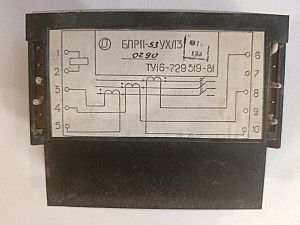

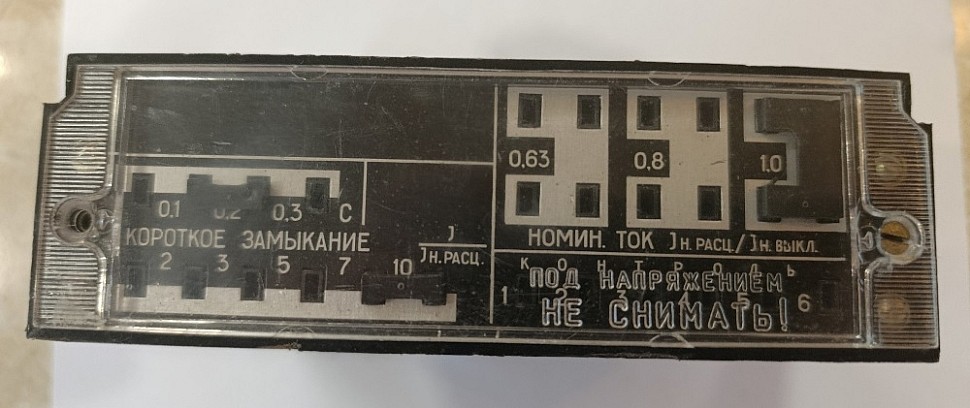

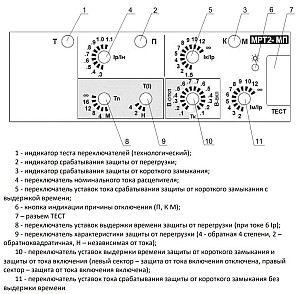

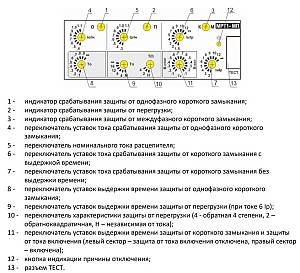

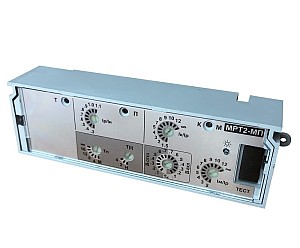

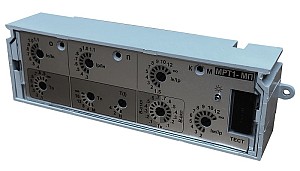

       ВА53-41 номинальным током 250А, 400А, 630А и 1000А  неселективный , ограничивает ток перегруза и короткого замыкания уставками микропроцессорного блока МРТ1-МП, МРТ2-МП, МРТ4-МП ,а так же механическим электромагнитом для токов 250А равным 2500А,  400А - 4000А,  630А -6300А, 1000А -7000А и номинальную предельную наибольшую отключающую способность Icu, кА, при напряжении 380 В 135 кА ,а при 660 В 33,5 кА.

       ВА55-41 селективный ограничивает ток перегруза и короткого замыкания уставками микропроцессорного блока МРТ1-МП, МРТ2-МП, МРТ4-МП , а так же при 20 кА отключает ток за счет динамического удара по шинам имея для этого в конструкции механизма специальный зазор посадочного места вала. Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении 380 В 55 кА ,а при 660 В 33,5 кА.

в
     ВА56-41 является выключателем нагрузки и не имеет каких либо выключателей тока.

     ВА53-43 номинальным током 1600А и 2000А неселективный , ограничивает ток перегруза и короткого замыкания уставками микропроцессорного блока МРТ1-МП, МРТ2-МП, МРТ4-МП ,а так же механическим электромагнитом равным 12500А и номинальную предельную наибольшую отключающую способность Icu, кА, при напряжении 380 В 135 кА ,а при 660 В 33,5 кА.

    ВА55-43 селективный ограничивает ток перегруза и короткого замыкания уставками микропроцессорного блока МРТ1-МП, МРТ2-МП, МРТ4-МП , а так же при 31 кА отключает ток за счет динамического удара по шинам имея для этого в конструкции механизма специальный зазор посадочного места вала. Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении 380 В 55 кА ,а при 660 В 33,5 кА.

    ВА56-43 является выключателем нагрузки и не имеет каких либо выключателей тока.

 Каразеев Денис.

 2 марта 2023

      Как заменить автоматический выключатель «Электрон» снятый с производства и не ошибиться в выборе. Автоматические выключатели «Электрон» модификаций Э06, Э16, Э25 и Э40 производились на заводе в городе Ульяновске с 1963 года. Это был единственный завод на всем необъятном советском пространстве производящий низковольтные выключатели большой мощности до 6300 ампер. И нетрудно догадаться, что на таких выключателях работали до 60% всех промышленных предприятий того времени. В те времена это был единственный современный автомат имевший полупроводниковый расцепитель максимального тока ,который сильно контрастировал с полностью механическими выключателями серии АВ, поэтому его использовали на ответственных производствах , где была необходима надежная защита электроустановок. В связи с этим рано или поздно, большое количество современных энергетиков сталкиваются с вопросом замены отработавших свой ресурс выключателей «Электрон». Также хочу заметить, что электроподстанции того времени остаются достаточно надежными и для нашего времени , так как ошиновка делалась в основном из меди с большим запасом прочности, поэтому замена отдельных компонентов в виде автоматических выключателей повышает надежность электроустановки, а так же помогает значительно снизить издержки на ремонт и обновление подстанции. И если вы решили заменить только выключатели серии «Электрон» и теряетесь в выборе, тогда эта статья для вас. Современный рынок электрооборудования пестрит различными предложениями, от современных воздушных выключателей с комплектами модернизации до агрегатов прошедших ревизию, тогда как новый «Электрон» купить невозможно потому, что выпуск закончен в феврале 2016 года. Делать свой выбор необходимо исходя из бюджета выделенного на модернизацию электроустановки и ожидаемой надежности и бесперебойности. Ну а теперь обо всем по порядку. Если у вас возникла срочная ситуация при которой требуется заменить выключатель, а бюджет выделен минимальный можно постараться отремонтировать агрегат. Поломки у «Электронов» можно разделить на 2 вида: 1. При достаточно больших токах короткого замыкания выработан ресурс дугогасительных контактов. В этом случае ремонт контакта практически невозможен, потому что он выполнил свою основную функцию и его можно смело отправлять на металлолом. Проблема заключается в том, что в России нет производителя таких компонентов, а покупать другой выключатель, чтобы снять дугогасительные контакты и установить в свой не имеет экономического смысла. 2. Вторая группа неисправностей включает в себя целый спектр поломок различных компонентов , а так же сбой регулировок, что делает невозможным работу выключателя в нормальном режиме. В этом случае можно пойти 2 путями: а) Попытаться найти неисправный компонент и заменить его. К большому счастью предложений на рынке достаточно, и можно обратиться в организацию, которая занимается ремонтом таких выключателей для покупки аналогичной детали. Такая деталь будет не новой, так как их никто не производит , но исправной и работоспособной, да еще и гарантию дадут, как правило на один год. Сразу нужно готовиться к сложностям при установке и регулировке, так как в агрегате их больше трехсот. б) Отправить неисправный выключатель на ремонт в специализированную организацию, где специалисты сами выявят неисправность и предложат варианты ее решения. Вариантов может быть тоже несколько: например, можно провести полную ревизию, которая будет включать перебор агрегата с восстановлением всех лакокрасочных и гальванических покрытий, замену изношенных и сломанных компонентов, настройку и регулировку. Необходимо понимать, что в зависимости от условий эксплуатации «Электрона» эти процедуры могут быть необходимы, так как заржавевшие , окисленные и закоксовавшиеся детали могут влиять на корректную работу выключателя. Если состояние вашего автоматического выключателя удовлетворительное, можно заменить только вышедшие из строя компоненты и произвести регулировку. В любом случае, в сервисных организациях вам сделают качественный ремонт по доступной цене и дадут гарантию. Если посмотреть на предложения, то рынок в ценах 2017 года будет выглядеть примерно так: Ревизия: Э06В до 1000А — 15000р + стоимость запчастей Э16В до 1600А — 37000р + стоимость запчастей Э25В до 2500А -39000р + стоимость запчастей Э40В до 4000А — 64000р + стоимость запчастей Ремонт: Э06В от 3000р + стоимость запчастей Э16В от 10000р + стоимость запчастей Э25В от 12000р + стоимость запчастей Э40В от 20000р + стоимость запчастей Цены на основные запасные части: Двигатель с редуктором 8900р Контактный нож (крокодил): Э06В 1200р Э16В 3300р Э25В 3700р Неподвижный нож: Э06В 1500р Э16В 2200р Э25В 2500р Независимый расцепитель 3400р в сборе Допуск на установку автоматического выключателя прошедшего ревизию в электроустановку от Ростехнадзора можно получить проведя испытания в сертифицированной лаборатории, которая есть в каждом городе . Также можно купить «Электрон» уже прошедший ревизию и лучше сделать это в сервисной организации , чтобы избежать рисков. Средняя цена на такие выключатели: Э06В 250А, 400А, 630А, 800А, 1000А от 45000р Э16В 630А, 1000А, 1600А от 115000р Э25В 1600А, 2500А от 120000р Э40В 2500А, 3200А, 4000А от 265000р Необходимо обратить внимание на то, что «Электроны» выпускались с 3 основными видами токовой защиты, преимущества и недостатки которых мы сейчас и рассмотрим. РМТ (полупроводниковый расцепитель максимального тока) выпускался до 2000 года. Он достаточно надежен и у него небольшой процент отказов даже на блоках произведенных в 1980х годах. А о недостатках можно сказать следующее: его трудно настраивать , так как его регулировка выполнена в виде переменного резистора , очень трудно попасть точно в нужный параметр. МРТ-5 (полупроводниковый максимальный расцепитель тока 5 ) позволяет достаточно точно настроить выключатель. Из недостатков можно выделить следующее: Переключатели параметров выполнены в виде маленьких фишек, которые к тому же трудно переставляются и можно погнуть контактный усик и получить немало проблем с настройкой. Так же фишки из за своих маленьких размеров часто вылетают из рук и теряются. С чем связана такая конструкция переключателей блока сказать трудно, но сторожилы производства говорят, что блок разрабатывался в далекие 1990е годы, не было качественных переключателей и при испытаниях большим током возникала сильная вибрация при которой самопроизвольно переставлялись уставки и аппарат начинал жить своей жизнью независимой от первоначальных настроек. Поэтому инженеры установили фишки, чем доставили массу неудобств целому поколению энергетиков. Еще к недостаткам можно отнести корпус выполненный из тонкого пластика , который нередко ломался при неправильной установке или неосторожной эксплуатации. Такой блок защиты выпускался до 2014 года. И наконец блок защиты МРТ-5МП сделанный уже не на полупроводниках, а на микропроцессоре, о чем говорят 2 последние буквы в аббревиатуре. Выпускался не долго, около 1,5 лет и был достаточно удобен в настройке и к тому же имел световую сигнализацию работоспособности защиты в различных режимах. К недостаткам можно отнести только пластиковый корпус , что не очень надежно на выключателе весом более двухсот килограмм. Еще, чтобы избежать трудностей при установке, необходимо знать при выборе автоматических выключателей Э06В после ревизии, что они выпускались с двумя вариантами выдвижного механизма: а) Вариант с кубической рамой , где выключатель ездил на колесиках по рельсам и задвигался с помощью крюков, которые входили в состав рамы. Выпускался он до 1990 года. б) Вариант, так с называемой полурамой , где выключатель ездил на шпильках по направляющим и задвигался с помощью двух специальных ключей, которые, как говорят энергетики, постоянно терялись, тем более, что их необходимо использовать одновременно. Согласитесь, очень удобно в арсенале своих электроустановок иметь одинаковые по конфигурации выключатели , чтобы иметь возможность их быстро переставлять и при необходимости взаимозаменять не занимаясь переборкой подстанции.

Ну вот мы подошли к самым современным и технологическим выключателям, призванным заменить устаревшие и снятые с производства выключатели «Электрон». Фаворитом этой технологической гонки по праву можно считать организацию ООО «СБТ-Энерго» , которая работает под брендом «Ретрофит НВА». Свою первую разработку команда молодых инженеров выпустила в 2014 году. Это были замены «Электронов» Э16В на токи 630А, 1000А , 1600А и Э25В на токи 1600А, 2500А на базе высокотехнологичных выключателей корейского производства Metasol концерна LsIs. Суть модернизации заключалась в разработке типового комплекта адаптации с сохранением посадочных размеров , размеров токоведущих шин и основных токовременных характеристик. Сразу можно заметить ряд качественных преимуществ адаптации с выключателем: — повышенная предельная коммутационная способность выключателей Metasol, у которых при 660В она равна 65 кА в отличии «Электрона» Э16В с его 30кА при 660В; — возможность оперировать выключателем в ручном режиме, что не доступно у «Электронов» Э16В и Э25В; современный эргономичный дизайн; — удобство и широта настроек токовременных характеристик, доступность запасных частей и простота управления. Отдельно стоит рассказать про ретрофиты выключателей Э40В на токи 2500А, 3200А, 4000А , которых практически не существует, и вот почему: «Электроны» Э40В выпускались с двумя видами фазировки. В далекое советское время , при разработке выключателей Э40В , какой то инженер, имя которого история умалчивает, вероятно опасаясь захвата нашей родины внешними интервентами, решил разместить присоединение внешних проводников, как показано на рис.1 не подозревая о том, что это создаст большую проблему для будущих поколений энергетиков и разработчиков замены этих выключателей на современные аналоги. По большей части он достиг своей цели , «Электронов» Э40В с такой фазировкой было выпущено до 95% и их невозможно заменить на современные ,которые делаются с фазировкой АВС слева на право, а развести шины под другую фазировку в столь малом пространстве не представляется возможным. Поэтому организациям где требуется замена, остается только подлатывать свои старые агрегаты или покупать выключатель после ревизии , что не всегда удобно при эксплуатации на бесперебойных производствах. Счастье в том, что на момент написания статьи в стране достаточно предложений выключателей с хранения и после ревизии по сходной цене. Установка замены с неправильной фазировкой грозит нарушением чередования фаз и невозможности работы трехфазных электроагрегатов. Остальные 5% с фазировкой на рис.2 появились не так давно в следствии ошибки проектировщика в одной крупной организации по производству подстанций. Когда на завод по производству «Электронов» начали приходить рекламации, ошибка вскрылась. Так как этой организацией было изготовлено достаточно много подстанций с неправильной фазировкой и введено в эксплуатацию, завод- изготовитель «Электронов» Э40В пошел на уступки и заменил для них фазировку. Из этических соображений не будем называть организацию, которая совершила ошибку, единственно скажем, что такой выключатель стали называть «Самарский вариант». Вот так ошибка в проектировании дала возможность для модернизации этих электроустановок с использованием современных аналогов.

Каразеев Денис.

 26 февраля 2023
Электрон Э06ка 1000А


      Автоматический выключатель электрон Э06КА с ручным и электромагнитным приводом, делаем тесты и сравниваем с Э06В. Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц. Предельная коммутационная способность при 380В 55кА при 660В 33,5 кА Ics – это номинальная рабочая (эксплуатационная) отключающая способность составляет 75% от Icu – это номинальная предельная отключающая способность составляет что несложно посчитать при 380В 25 кА , а при 660В 40 кА.
    Автоматические выключатели серии Э06КА на токи 1000А, 800А, 630А, 400А, 250А построенные на компонентах современных российских производителях выключателей ВА55-41 для замены Э06В имеют самый компактный размер и гарантированно подойдет в ваше комплектное устройство. Имеет современный микропроцессорный блок на выбор покупателя МРТ1-МП, МРТ2-МП.

Выключатели вы можете приобрести на нашем сайте https://tesla220.ru/
Э06КА Современная замена Э06ВУЗ до 1000А

или проконсультироваться по телефону +7(8422)449827




 3 февраля 2022

Старт производства и продаж Автоматического выключателя АВ2М10СВ-55-41 выдвижого с ручным приводом УХЛ3. Предназначенного для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей. Обеспечивает полную взаимозаменяемость с выключателями устаревшей серии АВМ10СВ 800А без дополнительных затрат.

Автоматический выключатель АВ2М10СВ 800А

ООО «СБТ-Энергосервис» под брендом Ретрофит НВА объявляет запуск нового, современного, а главное необходимого комплекта адаптации Э06КА выдвижной ЭП/РП на базе автоматического выключателя ВА5541, который способен функционально заменить снятый с производства в 2016 году выключатель Электрон Э06В.

Это современный электрический с функцией микропроцессорной защиты коммутационный аппарат, который позволяет без модернизации электрической ячейки заменить снятый с производства автоматический выключатель Э06В на современный аналог с сохранением посадочных размеров, схемы управления , а так же оборудован присоединительным разъемом ШР60 для полного соответствия заменяемого устаревшего автоматического выключателя .Аппарат предназначен для проведения тока в нормальном режиме и отключений тока при коротких замыканиях и перегрузках. Комплект оснащен полным комбинированным приводом, который позволяет его использование как в ручном режиме, так и с электроприводом в системе управления автоматического ввода резерва электроустановкой .

Дополнительно, он укомплектован электронным расцепителем с широким диапазоном настроек позволяющий оперативно регулировать срабатывание по току перегрузки, короткому замыканию и времени срабатывания, для создания селективной цепи. Существенным преимуществом является наличие внешнего светодиодного индикатора состояния выключателя и защищаемой цепи.

Наш комплект адаптации производится на территории России и состоит полностью из отечественных компонентов. Доступность сервиса и запасных частей существенно облегчает обслуживание электроустановки.

Универсальная конструкция изделия позволяет при обслуживании заменить компоненты как полностью , так и частями, экономя при этом финансовые и временные ресурсы .

В чем главные преимущества комплекта адаптации Ретрофит:

  • Надежность в эксплуатации и простота в применении.
  • Использование современных технологий в обслуживании электроустановок
  • Обширная линейка выбора типоисполнений на токи 250А-1000А
  • Российское производство, которое гарантирует контроль производимой продукции на каждом этапе производства.
  • Доступная цена.
  • Высокое качество.

Купить можно здесь!

 15 декабря 2018

Встречайте новинку !!!  Построен полностью на российских компонентах. Доступность запасных частей и сервиса.

Нашкомплект адаптации заменяет сразу 2 типоисполнения Э06В до 1000А  и имеет возможность включаться как в ручном режиме так и в автоматическом с помощью электропривода.

Полностью совместим по посадочным размерам с автоматическим выключателем серии Электрон Э06В 250А-1000А и имеет широкий ряд настроек токов перегруза и короткого замыкания.
